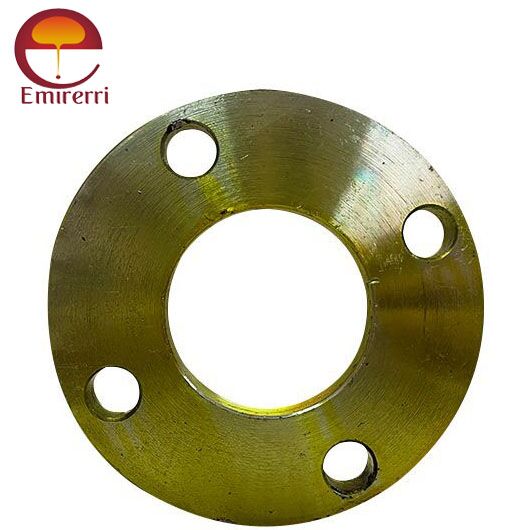

Product Description DIN Plate Flange

DIN Plate Flange is a type of flange that conforms to the Deutsches Institut für Normung (DIN) standards, which are commonly used in Europe. These flanges are made to join valves, pipes, and other plumbing system components. Usually, they are made of a flat plate with a hole in the middle and bolt holes all around it for securing.

DIN Plate Flange Dimension

Class 150 Plate Flanges Dimensions

NPS	D	b	g	m	J	k	Holes	l	Kg.
1/2"	88,9	11,1	34,9	30,2	22,3	60,3	4	15,9	0,400
3/4"	98,4	12,7	42,9	38,1	27,7	69,8	4	15,9	0,700
1"	107,9	14,3	50,8	49,2	34,5	79,4	4	15,9	0,800
1 1/4"	117,5	15,9	63,5	58,8	43,2	88,9	4	15,9	1,100
1 1/2"	127,0	17,5	73,0	65,1	49,5	98,4	4	15,9	1,400
2"	152,4	19,0	92,1	77,8	62,0	120,6	4	19,0	2,200
2 1/2"	177,8	22,2	104,8	90,5	74,7	139,7	4	19,0	3,600
3"	190,5	23,8	127,0	107,9	90,7	152,4	4	19,0	4,100
3 1/2"	215,9	23,8	139,7	122,2	103,4	177,8	8	19,0	5,200
4"	228,6	23,8	157,2	134,9	116,1	190,5	8	19,0	5,600
5"	254,0	23,8	185,7	163,6	143,8	215,9	8	22,2	6,300
6"	279,4	25,4	215,9	192,1	170,7	241,3	8	22,2	7,500
8"	342,9	28,6	269,9	246,1	221,5	298,4	8	22,2	12,600
10"	406,4	30,2	323,8	304,8	276,3	361,9	12	25,4	18,500
12"	482,6	31,7	381,0	365,1	327,1	431,8	12	25,5	28,000
14"	533,4	34,9	412,7	400,0	359,1	476,2	12	28,6	36,000
16"	596,9	36,5	469,9	457,2	410,5	539,7	16	28,6	46,000
18"	635,0	39,7	533,4	504,8	461,8	577,8	16	31,7	50,000
20"	698,5	42,9	584,2	558,8	513,1	635,0	20	31,7	64,000
22"	749,3	46,0	641,2	609,6	564,4	692,1	20	34,9	72,000
24"	812,8	47,6	692,1	663,6	615,9	749,3	20	34,9	89,000

Class 300 Plate Flanges Dimensions

NPS	D	b	g	m	J	k	Holes	l	Kg.
1/2"	95,6	14,3	34,9	38,1	22,3	66,7	4	15,9	0,700
3/4"	117,5	15,9	42,9	47,6	27,7	82,5	4	19,0	1,100
1"	123,8	17,5	50,8	54,0	34,5	88,9	4	19,0	1,400
1 1/4"	133,3	19,0	63,5	63,5	43,2	98,4	4	19,0	1,800
1 1/2"	155,6	20,6	73,0	69,8	49,5	114,3	4	22,2	2,600
2"	165,1	22,2	92,1	84,1	62,0	127,0	8	19,0	3,400
2 1/2"	190,5	25,4	104,8	100,0	74,7	149,2	8	22,2	4,400
3"	209,5	28,6	127,0	117,5	90,7	168,3	8	22,2	6,100
3 1/2"	228,6	30,2	139,7	133,3	103,4	184,1	8	22,2	7,500
4"	254,0	31,7	157,2	146,0	116,1	200,0	8	22,2	10,100
5"	279,4	34,9	185,7	177,8	143,8	234,9	8	22,2	12,500
6"	317,5	36,5	215,9	206,4	170,7	269,9	12	22,2	14,100
8"	381,0	41,3	269,9	260,3	221,5	330,2	12	25,4	24,800
10"	444,5	47,6	323,8	320,7	276,3	387,3	16	28,6	37,100
12"	520,7	50,8	381,0	374,6	327,1	450,8	16	31,7	50,000
14"	584,2	54,0	412,7	425,4	359,1	514,3	20	31,7	70,000
16"	647,7	57,1	469,9	482,6	410,5	571,5	20	34,9	90,000
18"	711,2	60,3	533,4	533,4	461,8	628,6	24	34,9	1,12,000
20"	774,7	63,5	584,2	584,2	513,1	685,8	24	34,9	1,33,000
22"	838,2	66,7	641,2	641,2	564,4	742,9	24	41,3	1,97,000
24"	914,4	69,8	692,1	701,7	615,9	812,8	24	41,3	2,08,000

Class 600 Plate Flanges Dimensions

NPS	D	b	g	m	J	k	Holes	l	Kg.
1/2"	95,2	14,3	34,9	38,1	22,3	66,7	4	15,9	0,800
3/4"	117,5	15,9	42,9	47,6	27,7	82,5	4	19,0	1,400
1"	123,8	17,5	50,8	54,0	34,5	88,9	4	19,0	1,600
1 1/4"	133,3	20,6	63,5	63,5	43,2	98,4	4	19,0	2,100
1 1/2"	155,6	22,2	73,0	69,8	49,5	114,3	4	22,2	3,100
2"	165,1	25,4	92,1	84,1	62,0	127,0	8	19,0	3,700
2 1/2"	190,5	28,6	104,8	100,0	74,7	149,2	8	22,2	5,400
3"	209,5	31,7	127,0	117,5	90,7	168,3	8	22,2	7,300
3 1/2"	228,6	34,9	139,7	133,3	103,4	184,1	8	25,4	8,900
4"	273,0	38,1	157,2	152,4	116,1	215,9	8	25,4	11,800
5"	330,2	44,4	185,7	188,9	143,8	266,7	8	28,6	24,500
6"	355,6	47,6	215,9	222,2	170,7	292,1	12	28,6	29,500
8"	419,1	55,6	269,9	273,0	221,5	349,2	12	31,7	43,000
10"	508,0	63,5	323,8	342,8	276,3	431,8	16	34,9	70,000
12"	558,8	66,7	381,0	400,0	327,1	488,9	20	34,9	86,000
14"	603,2	69,8	412,7	431,8	359,1	527,0	20	38,1	1,00,000
16"	685,8	76,2	469,9	495,3	410,5	603,2	20	41,3	1,42,000
18"	742,9	82,5	533,4	546,1	461,8	654,0	20	44,4	1,75,000
20"	812,8	88,9	584,2	609,6	513,1	723,9	24	44,4	2,32,000
22"	869,9	95,2	641,2	666,7	564,4	777,9	24	47,6	2,92,000
24"	939,8	101,6	692,1	717,5	615,9	838,2	24	50,8	3,30,000

Standard

DIN 2576 – Plate flanges, PN 6 (low-pressure applications).
DIN 2632 – Plate flanges, PN 10 (medium-pressure applications).
DIN 2641 – Blind flanges, PN 16 (high-pressure applications).
DIN 2673 – Flanges, PN 40 (very high-pressure applications).

Design

Circular, flat plate with bolt holes.
Available with raised or flat face.
Designed for bolting two pipes or components together.

Benefits:

Easy to install and maintain.
Provides a secure and leak-proof connection.
Suitable for high-pressure and high-temperature applications.
Compatible with various piping systems due to standardized dimensions.

Applications

Oil and Gas Industry:
Chemical and Petrochemical Plants:
Power Generation:
Water Treatment and Distribution:
HVAC Systems:
Pulp and Paper Industry:
Marine and Offshore Applications:
Food and Beverage Industry:

Reviews

There are no reviews yet.

Be the first to review “DIN Plate Flange”

Specification	Details
Standard	DIN 2573, DIN 2576, DIN 2503
Flange Type	Plate Flange
Material	Carbon Steel, Stainless Steel, Alloy Steel, Duplex & Super Duplex Steel, Nickel Alloys
Pressure Rating	DIN 2573: PN6, DIN 2576: PN10, DIN 2503: PN16
Size Range	DN10 to DN2000
Design	Flat circular flange with bolt holes for piping system connections
Surface Finish	Machined, Rust-Proof Coated, or Customized as per client requirements
Compliance	Meets international quality standards and dimensional tolerances
